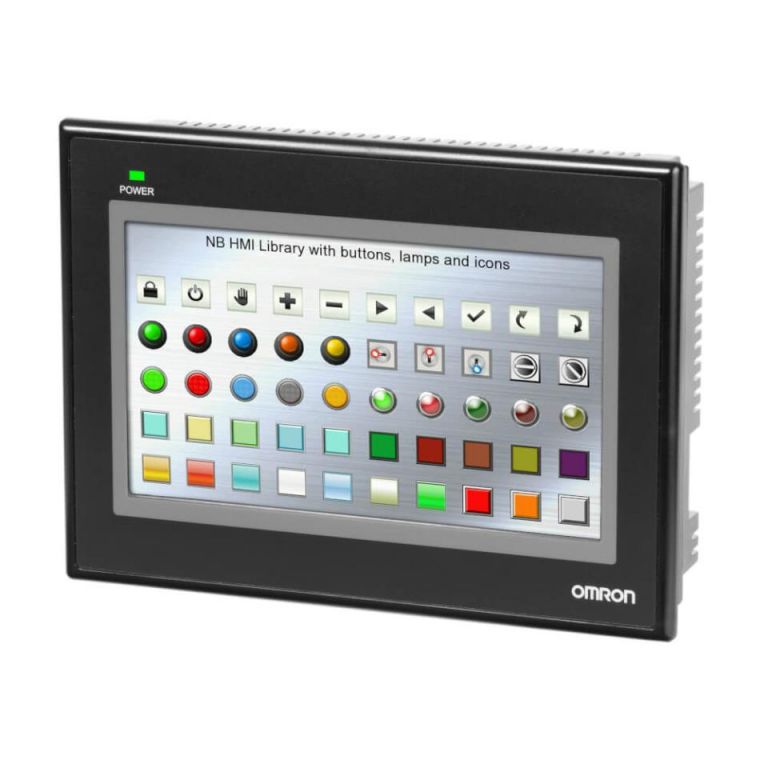

Pantalla HMI Omron NB10W-TW01B-V1 — 10,1”, TFT, 24 Vcc, Ethernet/USB/Serie, IP65

La Omron NB10W-TW01B-V1 es una HMI compacta de 10,1” diseñada para máquinas y líneas de producción que requierenvisualización clara, funciones táctiles fiables y amplia conectividad. Ofrece resolución 1024×600, alimentación24 Vcc y un conjunto completo de puertos (Ethernet, USB host/esclavo y serie RS-232/422/485) para integrar PLCs y equipos de terceros.El frontal con grado IP65 permite un uso seguro en entornos industriales.

Características principales

• Pantalla: TFT color 10,1” (65.536), 1024×600 px
• Alimentación: 24 Vcc (20,4–27,6 Vcc)
• Interfaz Ethernet: 10/100Base-T (1 puerto)
• USB: 2 puertos (Host tipo A / Esclavo tipo B)
• Serie: 2×RS-232, 1×RS-422, 1×RS-485
• Protección frontal: IP65 (polvo y salpicaduras desde el frontal)
• Memoria interna: 128 MB (incluye área de sistema)
• Software: compatible con NB-Designer (versión mínima recomendada para NB10W-TW01B-V1)

Conectividad y puertos

• Ethernet: 1 × 10/100Base-T para programación/comunicaciones
• USB Host: copia de seguridad/restauración de proyectos, carga de recetas, etc.
• USB Esclavo: descarga de proyectos desde PC
• Serial COM1/COM2: RS-232 (×2), RS-422 (×1), RS-485 (×1)

Aplicaciones típicas

• Cuadros de máquina en panadería/pastelería: pesadoras, porcionadoras, laminadoras y líneas de transporte
• Máquinas de envasado y dosificación
• Automatización general con PLCs Omron u otros vía Ethernet/serie

Especificaciones mecánicas

• Ancho × alto frontal: 268,8 × 210,8 mm
• Corte de panel: 258 × 200 mm
• Profundidad empotrada: 54 mm
• Peso (sin embalar): aprox. 1.465 g

Ficha técnica resumida
